Diamond X-700H

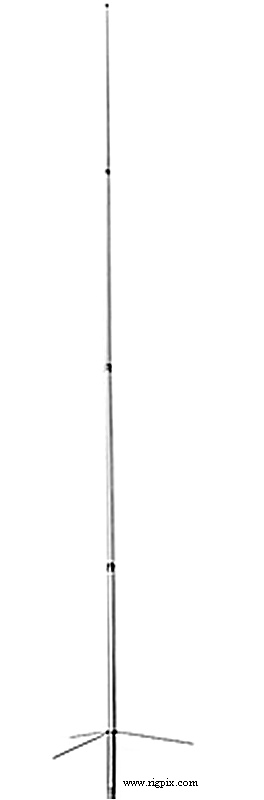

A picture of Diamond X-700H

SPECIFICATIONS

Type:Amateur VHF/UHF vertical base antenna
Frequency range / band(s): 144-146 MHz (2 m) - 4*5/8-wave
430-440 MHz (70 cm) - 11*5/8-wave
Bandwidth:
Gain: 2 m - 9.3 dB
70 cm - 13 dB
Beamwidth (-3 dB):Omni
G/T @ 30° elevation:-
Max power:200 W
Impedance / connector:50 ohm / SO-239 (M-jack)
Wind area:? m² (? ft²)
Max wind resistance:? m/sec (? mph)
Turning radius:-
Dimensions:Height: 7.2 m (23.62 ft)
Weight:3.8 Kg (8.38 lb)
Mast mount diameter:30-62 mm (1.18-2.44")
Manufactured:198x-20xx
Additional info:
Related documents:User manual (188 KB)
Reviews:
Options / Accessories:
- -
