WiNRADiO WR-G313e

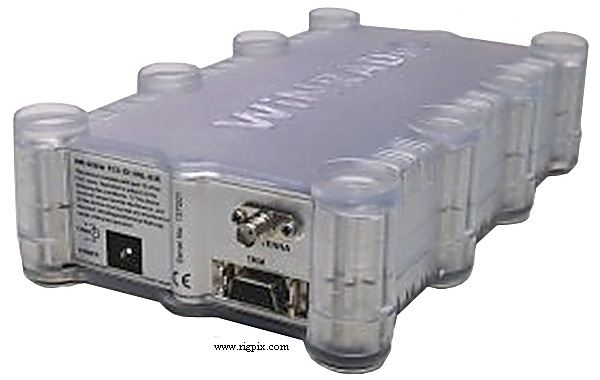

A picture of WiNRADiO WR-G313e

SPECIFICATIONS

GENERAL
Type:HF (VHF) receiver/scanner
Frequency range: 0.009-30 MHz (30-180 MHz option)
Tuning steps:Down to 1 Hz
Frequency stability:0.5 ppm @ 0 to 60°C (32 to 140°F)
Mode:AM / AMS / FM / SSB / DSB / ISB / CW (DRM option)
Channels / memory management:
Power supply:11-13 VDC
Current drain / power consumption:? mA
Antenna impedance / connector:50 ohm / SMA
Dimensions (W*H*D):96*41*164 mm (3.78*1.61*6.46")
Weight:480 g (16.93 oz)
Other features:USB 1.0 and 2.0 (RS-232C option).




RECEIVER SECTION
Receiver system: Double conversion superheterodyne
1st IF: 45 MHz
2nd IF: 16 KHz (Variable 12-22 KHz), on-board DSP
Sensitivity: AM/AMS (10 dB S/N @ 80% modulation)
0.15-0.5 MHz: 0.63 uV
0.5-1.5 MHz: 0.4 uV
1.5-30 MHz: 0.35 uV
30-120 MHz: 0.35 uV
120-180 MHz: 0.45 uV
FM (12 dB SINAD)
0.15-0.5 MHz: 0.7 uV
0.5-1.5 MHz: 0.5 uV
1.5-30 MHz: 0.32 uV
30-120 MHz: 0.32 uV
120-180 MHz: 0.4 uV
SSB/DSB/ISB (10 dB S/N)
0.15-0.5 MHz: 0.4 uV
0.5-1.5 MHz: 0.28 uV
1.5-30 MHz: 0.25 uV
30-120 MHz: 0.25 uV
120-180 MHz: 0.32 uV
CW (10 dB S/N)
0.15-0.5 MHz: 0.18 uV
0.5-1.5 MHz: 0.13 uV
1.5-30 MHz: 0.07 uV
30-120 MHz: 0.07 uV
120-180 MHz: 0.09 uV
Selectivity:Adjustable bandwidth 1 Hz to 15 KHz in 1 Hz steps
Image rejection:1.8-7.3 MHz: 80 dB
7.3-30 MHz: 70 dB
AF output power / speaker:Digitized over USB / No speaker
External speaker connector:




MISCELLANEOUS
Manufactured:2006-20xx (Discontinued)
Additional info:
Related documents:
Modifications and fixes:
Reviews:
Options / Accessories:
- -
A picture of WiNRADiO WR-G313e software
